250ml玻璃瓶洗灌封联动线

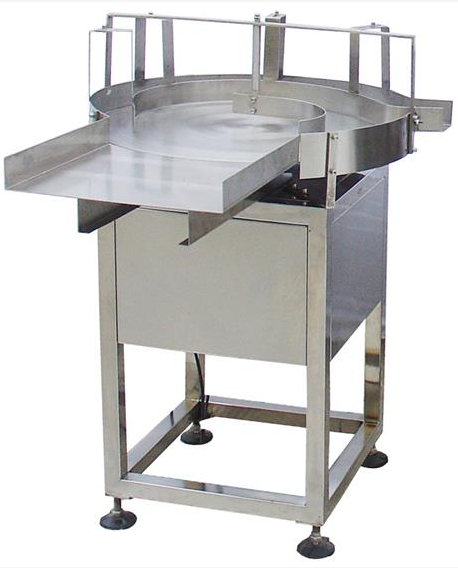

1、GP800型供瓶机

1）简介

本机为玻璃瓶液体灌装生产联动线的辅机，具有储瓶、理瓶之功能。

2）主要技术参数

生产能力：满足生产需要

转盘直径：φ800mm

电    源：220V　50Hz

功    率：0.5Kw

外形尺寸：1100×1400×1200

3）主要器件部件配置

齿轮减速电机制造厂家：金维达电机

4）主要零部件材质

外包板：304＃不锈钢

2、YXF-18型翻转洗瓶机

1) 简介

本机适用于各类玻璃瓶的清洗，釆用18头圆盘式结构，通过分瓶机构将瓶子送至18等分钳口，将瓶子夹紧后分别经纯化（或循环水）－纯化水－净化压缩空气多次内外冲洗，完成洗瓶。

首先通过供瓶机将瓶子送至洗瓶机分瓶螺杆内，通过分瓶螺杆依次将瓶子送入洗瓶机拔轮内，

通过拔轮再将瓶子传送至18等分夹瓶器内，

并通过翻转轨道翻转180度使瓶口向下。

18等分圆盘作圆周运动，在旋转过程中分别经过两水一气对瓶子进行内外冲洗，

冲洗后的瓶子通过翻瓶轨道翻转180度使瓶口向上进入出瓶拔轮，由出瓶拔轮推出输送带，送至烘箱进口。

本机结构简单，动作可靠，符合GMP要求，是制药企业和保健品生产厂家的理想设备。

2) 主要技术参数

生产能力：30-40瓶／分

适用瓶子： 250ml玻璃圆瓶

循环水流量：1m³/h　　　　　压力：0.2～0.25MPa

纯化水耗量：1m³/h　　      压力：0.2～0.25MPa

净化压缩空气耗量：40m³/h　　 压力：0.2～0.25MPa

电    源：380V　50Hz   三相四线制

功    率：3Kw

外形尺寸：1400×1500×1850 mm

3) 设备主要配置

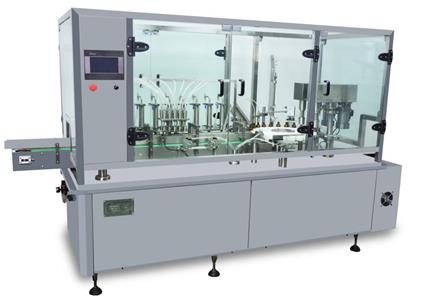

3、YGF-6型直线式液体灌封机

1）简介

本机能完成防盗盖瓶的液体灌装、自动理盖戴盖和轧盖封口。瓶子由输送带进入，在输送带上被气缸定位，灌装头插入瓶口后，柱塞泵再进行定量灌装，灌装头为防滴液型，计量由直拉式柱塞泵完成，由一个伺服电机控制，装量在触摸屏上调整，确保灌装的精度；完成灌装后，各个瓶子再逐个进入等分盘，等分盘作12等分间歇运转，瓶子随等分盘转动，经落盖口时，自动戴上盖子，经轧盖工位时，轧盖头下降，将盖子被旋出螺纹在瓶口上；后由输送带送出。

2）主要技术参数

生产能力：30-40瓶／分钟

适用瓶子： 250ml圆柱玻璃瓶

灌装头数：六头

轧盖头数：单头

装量精度：0～2%

轧 盖 率：≥99%

功    率：3Kw

电    源：380V　50Hz　三相四线制

外形尺寸：2000×1000×1700mm

3）主要器件部件配置

4）主要零部件材质

计量系统：304＃不锈钢

外包板：304＃不锈钢

主要电气控制：PLC控制、触摸屏操作、变频调速。

5）设备图

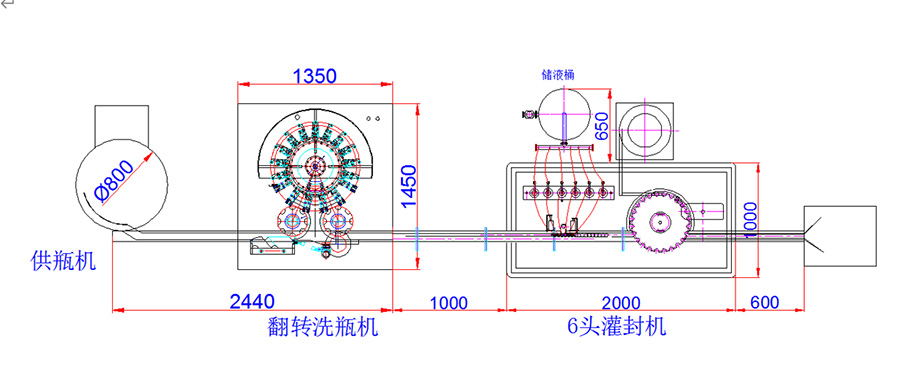

250ml 洗瓶、灌封生产线示意图：
